Most czy wiadukt ??

Mały wiadukt
Wiadukt stalowy w okolicy stadionu Baltic Arena

Most czy wiadukt? Jest pewna istotna różnica pomiędzy tymi dwoma pojęciami. Most to konstrukcja, która umożliwia nam przeprawę przez przeszkodę wodną np. rzekę czy morze. Natomiast wiadukt znajduje się nad różnego rodzaju przeszkodami oprócz wodnych, takimi jak: wąwóz, dolina, tory kolejowe czy droga samochodowa. Ze względu na rodzaj drogi przeprowadzonej po danej konstrukcji zarówno mosty jak i wiadukty mogą być drogowe lub kolejowe.

W danym poście zamieściłam zdjęcia wiaduktu drogowego, który jest przeprawą nad torami kolejowymi. Obiekt ten znajduje się w pobliżu stadionu Baltic Arena w Gdańsku, w ciągu ulicy Uczniowskiej w Letnicy. Wiadukt ten jest konstrukcją stalową a powstał 100 lat temu. Remontowano go jeden raz i to krótko po zakończeniu wojny. Podobno w latach 60-tych w pewnym stopniu wzmocniono jego konstrukcję. Ze względu na zły stan wiaduktu konieczny był jego remont.

Obecnie konstrukcję podniesiono o 0,6 metra, co dostosowało jej wysokość do wysokości skrajni kolejowej (przestrzeni na poruszanie się pojazdów szynowych). Do istniejącego starego obiektu dobudowano wiadukt żelbetowy co wydłużyło obiekt o 30 metrów. Całkowita długość wiaduktu wynosi obecnie 176 metrów.


Podczas remontu wymieniono część nadgryzionych zębem czasu elementów stalowych. Wzmocniono konstrukcję podnosząc jej nośność do klasy B (dopuszczalna masa przejeżdżających pojazdów do 40 ton). Poza tym dobudowano wspornik o szerokości 2,5 metra, który ma być drogą rowerową. Stalową konstrukcję wiaduktu pomalowano na bardzo ładny czerwony kolor, który ma przypominać barwę płatków maku :)
 Poniżej zdjęcia z odwiedzin wiaduktu.




wjazd na wiadukt
Wjazd na wiadukt




mały wiadukt, most

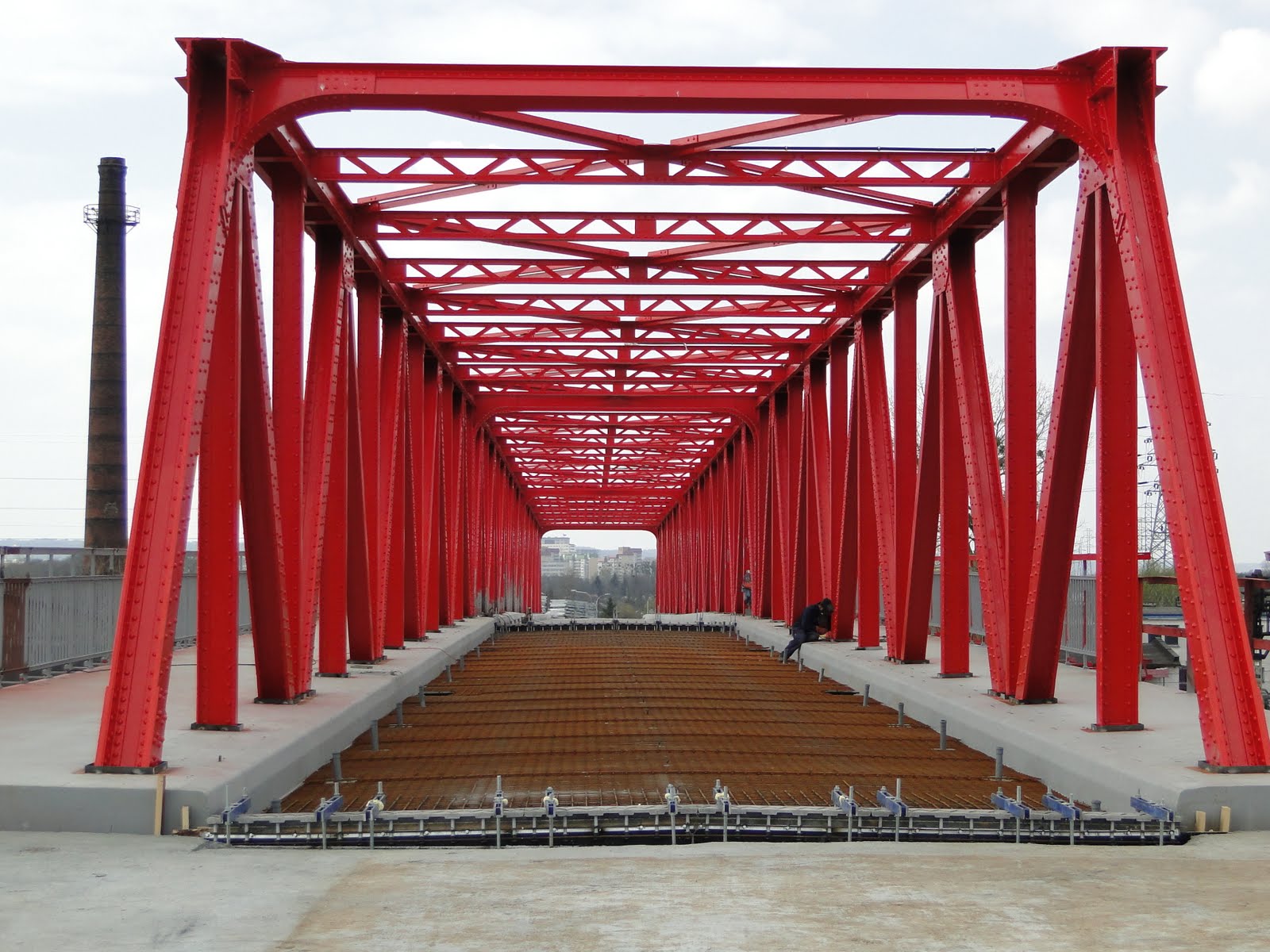

ułożone zbrojenie na przejeździe:


Wiadukt widok czerwony koło stadionu


Częściowo wybetonowany przejazd:


wykratowanie wiaduktu


 Widok z wiaduktu na sąsiedni stadion Baltic Arena:


Węzeł w wykratowaniu, pręty połączone w blasze węzłowej:

wylratowanie




Nity wykonane w połączeniu. Współcześnie nie są już wykonywane, a zawód nitera już wyginął. Jednak spotykamy je w starych konstrukcjach np. jak ten 100- letni wiadukt.

węzeł, nity


Węzeł dolny:

węzeł, wykratowanie

wykratowanie

Ułożone zbrojenie i zamontowane dylatacje:

dylatacja mostowa
Dylatacja przy wjeździe na wiadukt:

dylatacja mostowa


dylatacja mostowa w wiadukcie




Dylatacja wewnętrzna:

dylatacja we wiadukcie




dylatacja zbrojenie



Deskowanie przy obrzeżach:

deskowanie przyczółków wiaduktu



Ścianka szczelna przy przyczółkach:


Elektrody spawalnicze:

elektrody spawalnicze



elektrody spawalnicze



Końcówka aparatu spawalniczego i maska spawalnicza:

spawarka, maska spawalnicza

Panorama wokół wiaduktu:

Widok stadionu z wiaduktu
