Przekrycia strukturalne

Przekrycia strukturalne są bardzo dobrze prezentującym się typem przekryć. Jest to dosyć nowoczesne rozwiązanie konstrukcyjne. W tego rodzaju przekryciach wykorzystujemy przestrzenną pracę elementów konstrukcji. Posiadają one bardzo dużą sztywność co pozwala na wykonywanie przekryć o dużych rozpiętościach, nawet do 400 m.

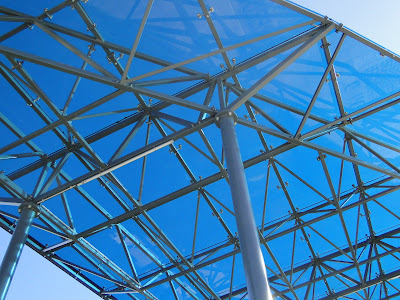

Przekrycie strukturalne. Tczew












Przekrycia strukturalne to układy prętów, które tworzą przestrzenną siatkę.

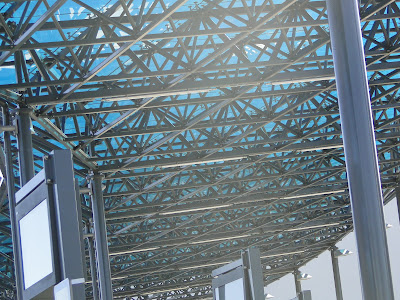

Przekrycie strukturalne pokryte szkłem mocowanym punktowo. Tczew


Ze względu na geometrię wyróżniamy następujące przekrycia strukturalne:
  • płaskie
  • jednokrzywiznowe
  • dwukrzywiznowe
 Szacuje się, iż warto jest zastosować przekrycia strukturalne dla rozpiętości większej lub równej 18 m oraz nie większej niż 100 m. Najkorzystniejsze rozpiętości to 30 - 60 m. Przekrycia o rozpiętości przekraczającej 100 m są korzystne dla przekryć trójwarstwowych. Wysokość przekryć strukturalnych waha się od 1/10 do 1/25 rozpiętości. Natomiast pręty wykratowania powinny być nachylone do płaszczyzny przekrycia pod katem od 45 do 60 stopni.

Pręty wykratowania przekrycia strukturalnego
Jednym z bardziej skomplikowanych elementów podczas projektowania konstrukcji przekrycia strukturalnego są węzły. W jednym połączeniu zazwyczaj znajduje się duża ilość prętów, które należy połączyć w taki sposób aby spełnić warunki na nośność węzła. Z tego też powodu stworzono gotowe systemy struktur tj.: mero, pyramitec czy unibat.
